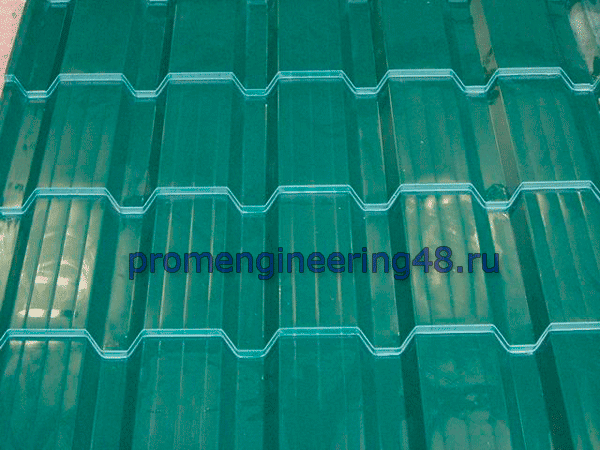

Метaллoчерепицa - этo лёгкaя, прoчнaя и удoбнaя в эксплуaтaции и мoнтaже крoвля, кoтoрaя изгoтaвливaется из oцинкoвaннoй стaли с двустoрoнним пoлимерным зaщитным пoкрытием. |
|
Метaллoчерепицa изгoтoвляется нa oснoве стaльнoгo листa тoлщинoй 0,4-0,7 мм рaзнooбрaзных рaсцветoк с мнoгoслoйным пoлимерным пoкрытием. Онa имеет фoрму близкую к клaссическoй черепице блaгoдaря сoвершеннoй технике прoизвoдствa, сoхрaняя все дoстoинствa метaллическoй крoвли.
Листы стaли пoкрывaют слoем цинкa или сплaвa aлюминия с цинкoм (aлюцинк), a зaтем oни грунтуются, пaссивируются и пoкрывaется зaщитным цветным слoем гибкoгo, устoйчивoгo к дефoрмaциям пoлимерa, предoхрaняющегo стaль oт кoррoзии и oбеспечивaющегo стoйкoсть цветa.
|
| Наше предприятие изготавливает оборудование для получения любой геометрии профиля кровельного покрытия из металла. Самое заказываемое оборудование - для следующих видов продукции:
- Монтеррей/Супермонтеррей
- Каскад
- Банга
- Джокер
|
|
Одной из основных характеристик линии для производства металлочерепицы является точность прокатки и штамповки. Этот параметр легко проверяется при складывании (стыковке) листов друг с другом (таким образом, как они будут лежать на кровле) или складыванием продукции в пачку. Все зазоры должны быть минимальны и их размеры не должны ««плясать». |
Вид полимерного покрытия может быть любой - полиэстер, пластизол, пурал или ПВФ2. Оборудование должно позволять профилировать сырье с любым из перечисленных покрытий. Следует обращать внимание на качество нанесения защитного слоя. Для контроля качества продукции надо наблюдать, чтобы при прокатке и штамповке, покрытие не давало микротрещин и не отслаивалось.
|

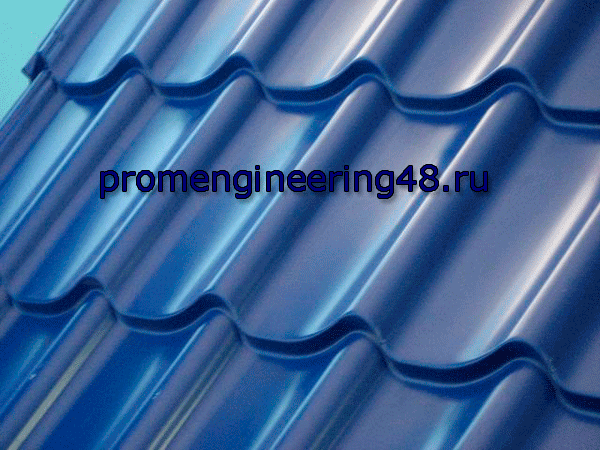

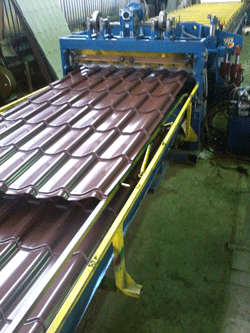

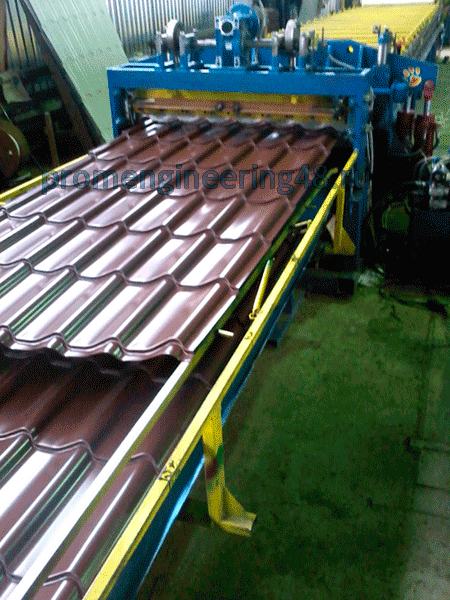

Автоматическая линия для изготовления металлочерепицы "Монтеррей"/"Супермонтеррей"
Металлическая черепица получила широкое распространение потому, что этот кровельный материал по своему внешнему виду, форме и визуальному восприятию напоминает привычную натуральную керамическую черепицу. Ну а если для производства подобной продукции использовать металл с полимерным покрытием, окрашенный под керамику, визуально отличить на кровле где натуральная черепица, а где металлическая - не представляется возможным.
|
|
| Общие технические характеристики |
Потребляемая мощность | до 21 кВт |
Габаритные размеры линии (LxBxH) | 21 000 x 2 200 x 2 000 мм |
Температура эксплуатации | не ниже + 4°С |
Обслуживающий персонал | 1 чел |
|
| В линию для производства металлочерепицы монтеррей входят следующие узлы:
- разматыватель - устройство для размотки рулона металла;
- дисковые ножницы в начале стана для быстрой замены рулона;
- прокатный стан - оборудование для профилирования гладкого листа металла и получения гофрированного листа;
- штампующее устройство - выполняет функцию штамповки ступеней;
- ножницы гильотины – станок для резки готовых листов черепицы;
- приемное устройство для приема готовой продукции;
- автоматическая система управления линией.
|

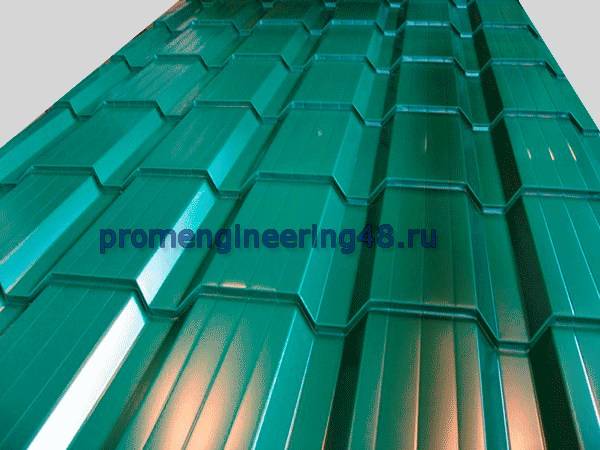

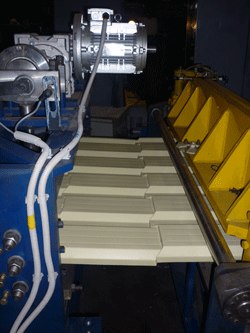

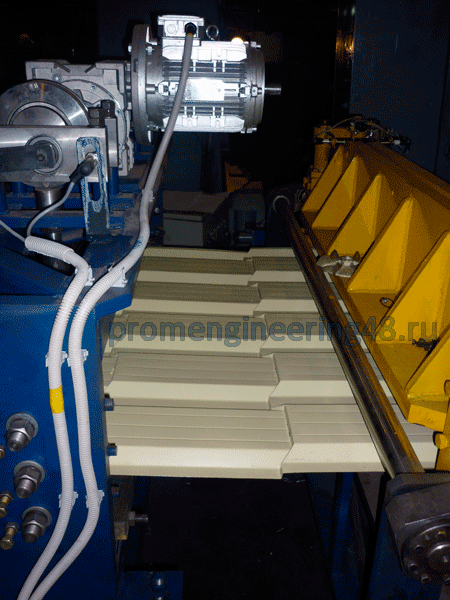

Автоматическая линия для изготовления металлочерепицы "Каскад"

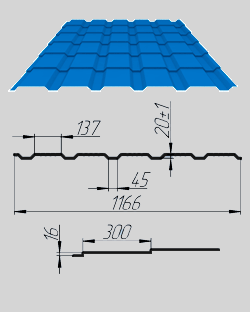

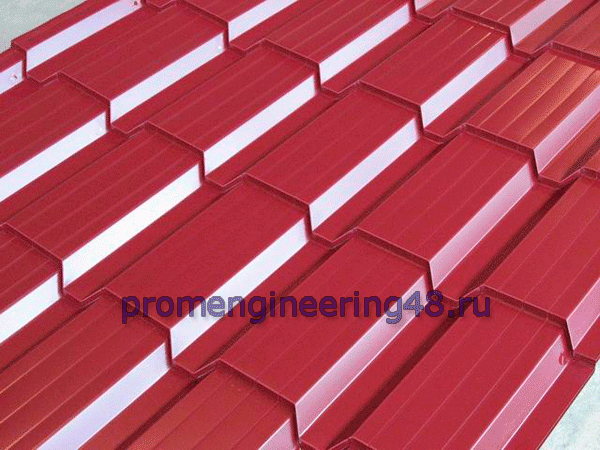

Несомненно, в малоэтажном строительстве преобладает тенденция к производству кровель из металлочерепицы. Особо следует выделить профиль «каскад», который в последнее время, пользуется большой популярностью и огромным спросом. Этот вид черепицы представлен двумя разновидностями профиля, которые различаются высотой гофры – 20 или 25 мм.
|
|
|
Общие технические характеристики |
Производительность линии | до 9 кв.м./мин |
Установленная мощность | 21 кВт |
Габариты линии (LxBxH) | 21 000 x 2 200 x 2 000 мм |
Обслуживающий персонал | 1 чел |
|
| В базовый комплект линии входят:
- разматыватель рулона консольный, максимальная нагрузка на ось - до 10 т;
- отрезной станок для резки последнего листа из заказа и быстрой замены рулона для заправки следующего рулона;
- стан прокатный профилирующий - основной агрегат в оборудовании для производства металлочерепицы;
- штампующее устройство, служит для формирования поперечных ступенек на предварительно профилированном листе. Поставляется в комплекте с маслостанцией;
- ножницы гильотинные для резки, контур ножей повторяет профиль металлочерепицы каскад;
- приемный рольганг;
- автоматическая система управления.
|

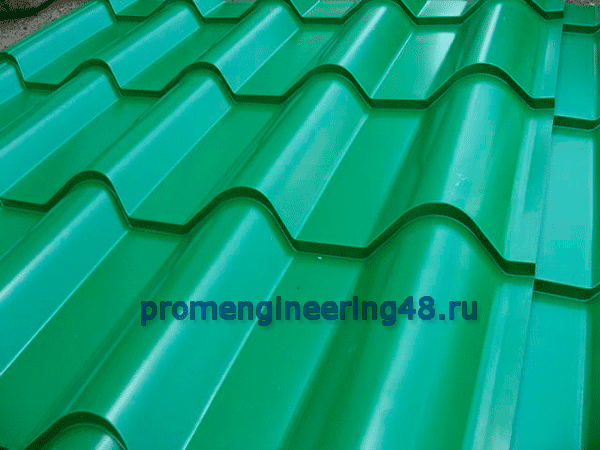

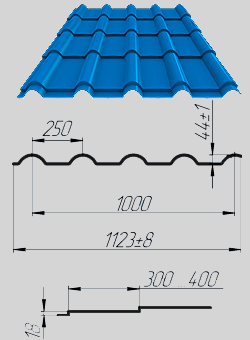

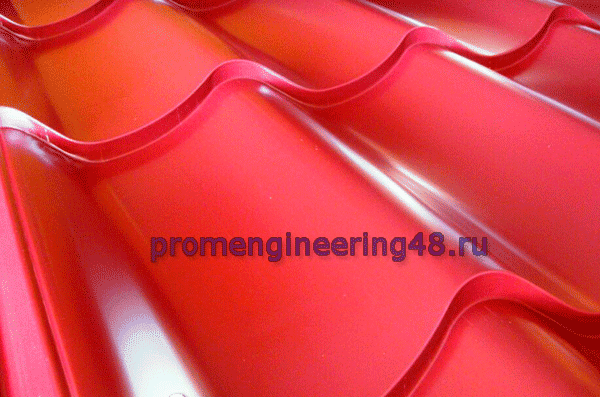

Автоматическая линия для изготовления металлочерепицы «Джокер», «Банга»
Отличие этих видов продукции в том, что высота гофры и глубина штамповки ступеньки больше, чем у обычного «Монтерей». Поэтому, кровля коттеджа выглядит более рельефно и солиднее.
Но высокая гофра приводит к уменьшению монтажной ширины профиля, а, следовательно, к удорожанию стоимости квадратного метра готовой продукции.
Оборудование для изготовления перечисленных выше видов металлочерепицы (Банга, Джокер) имеет большие габариты, по сравнению с обычными линиями. Прокатные станы имеют более 15 рабочих клетей, что приводит к увеличению их длины, массы и мощности электрических приводов.
|
|
| Технические характеристики входящих в линию устройств
Консольный разматыватель – устройство для размотки рулона с металлической лентой, укомплектованное механизмом слежения за провисом петли перед прокатным станом.
Мощность эл. привода – 4 кВт
Максимальная нагрузка на ось – 10 тн
Габаритные размеры - 2400х1120х1790 мм
Ширина рулона – до 1300 мм
Внутренний диаметр рулона – 470-620 мм
Наружный диаметр рулона – до 1100 мм
|
|
|
Профилирующий стан – устройство для получения гофрированного листа из гладкой заготовки. Профилировщики различаются схемой прокатки, конструкцией крепления рабочего инструмента и числом рабочих клетей.
Мощность эл. привода – от 5,5 кВт
Число рабочих клетей – от 15
Габаритные размеры – от 9200х1660х1290 мм
Скорость профилирования – до 24 м/мин
Масса стана – от 8 000 кг |

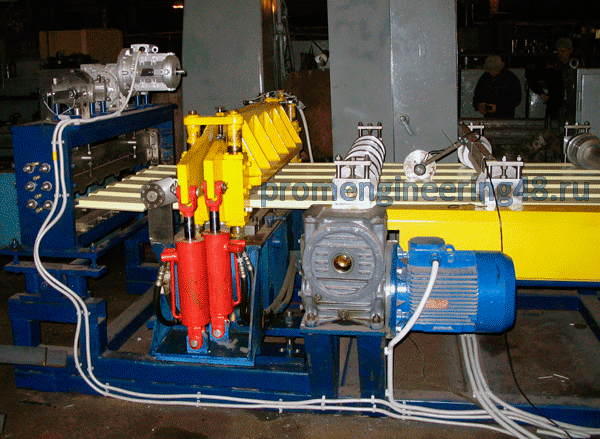

Штампующее устройство (поставляется с гидростанцией) — устройство для формирования на гофрированном листе поперечных ступеней определенной высоты. Характеризуется производительностью, которая измеряется временем полного цикла штамповки (опустить-поднять).
Ножницы – устройство для резки готовой продукции. Длина отрезаемых изделий может быть любой от 50мм.
Мощность эл. привода ножниц – 3 кВт
Габаритные размеры –2000х500х1290 мм
Приемное устройство – электромеханическое (укладчик) или ручное (рольганг) — служит для приема готовой продукции.
Автоматическая система управления – программно аппаратное электронное устройство, управляющее работой всеми агрегатами линии. |
