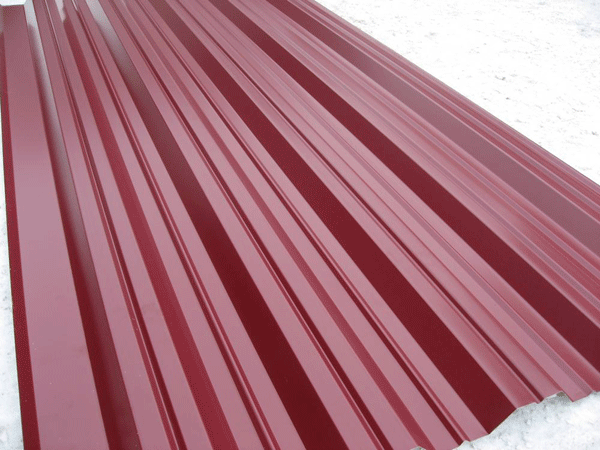

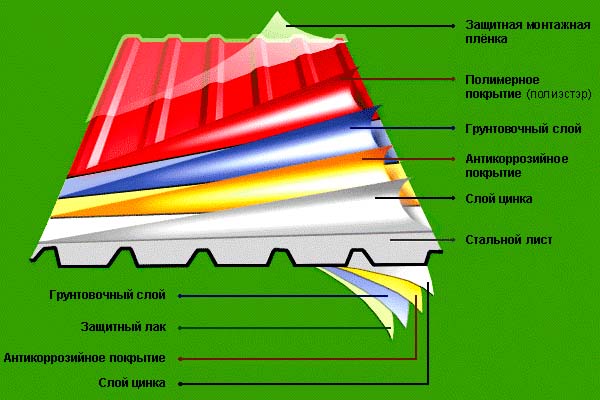

Профлист (профилированный лист) - материал, изготавливаемый из тонколистовой оцинкованной стали с полимерным покрытием.

Профлист

Профлист.производство профлиста

Область применения: профнастил широко применяется при изготовлении стен, перегородок ограждений, кровли зданий и сооружений.

Основное преимущество профлиста заключается в волнообразной поверхности, которая придает ему большую прочность. Полимерное покрытие усиливает сопротивляемости стали коррозии, защищая ее от воздействия осадков. Разный цвет полимерного покрытия профлиста делает его очень популярным и в частном домостроении. Профлист производят с разным профилем, что определяет уровень выдерживаемой им нагрузки и имеет эстетическое значение.

Технология производства профнастила основана на методе холодной прокатки листа металла. Оборудование для производства профнастила (профлиста) позволяет из рулона оцинкованного металла с полимерным покрытием получать гофрированный профиль определенной геометрии.

Геометрия определяется комплектацией линии (для разных видов профлиста требуются прокатные станы и ножницы для резки готовой продукции отличной конфигурации). А состав оборудования одинаков для изготовления профлиста любого вида: разматыватель, прокатный стан, ножницы, приемное устройство, АСУ.

Требования к помещению производственного цеха:

  1. Наличие ровного бетонного пола. Из всего комплекта оборудования, к полу рекомендуется закрепить на анкерные болты только разматыватель рулона.
  2. В цехе должно быть грузоподъемное устройство. Идеальный вариант – наличие кран-балки грузоподъемностью не менее 5 тн. В случае невозможности использования кран-балки, допускается использование монорельса с тельфером или погрузчика;
  3. Рекомендуемая температура в помещении цеха не должна быть ниже +4 °С. Дело в том, что при отрицательной температуре производство профнастила из металла с лакокрасочным покрытием не желательно, т.к. на поверхности покрытия образуются микротрещины;
  4. В цехе необходимо предусмотреть площади под склад рулонов. Внимание! Рулоны должны храниться в непосредственной близости от разматывателя;
  5. Готовую продукцию надо упаковывать и где-то хранить до отгрузки. Это можно делать в цехе или на открытом воздухе;
  6. Любое производство профнастила предполагает погрузо-разгрузочные работы. Поэтому, в цехе должно быть предусмотрено место для въезда автотранспорта.

Состав линии:

  1. Разматыватель рулона консольный - устройство для размотки рулонного проката для подачи его в прокатный стан;
  2. Станок отрезной для быстрой замены рулона. Отрезает перед станом последний лист из заказа для того, чтобы заменить рулон на другой цвет (без отхода);
  3. Прокатный стан с одновременным методом прокатки линии выполняет главную функцию – формирует гофрированный профлист из гладкого листа;
  4. Ножницы гильотинные предназначены для рубки готовой продукции на выходе из прокатного стана;
  5. Приемное устройство служит накопителем готовых листов для его последующей упаковки и отгрузки на склад;
  6. Автоматическая система управления (САУ) связывает все агрегаты в линию и синхронизирует управление ими.

Прокатный стан.Производство профлиста

Общие технические характеристики

Скорость прокатки, м/мин

до 30

Производительность линии с учетом реза, м/мин

до 20

Ширина ленты, мм

1 000

Толщина металла, мм

0,45…1,20 (в зависимости от вида профиля)

Обрабатываемый материал:
— рулонная оцинкованная сталь ХП по ГОСТ 14918-80;
— рулонная оцинкованная сталь с защитно-декоративным покрытием по ГОСТ 30246-94.

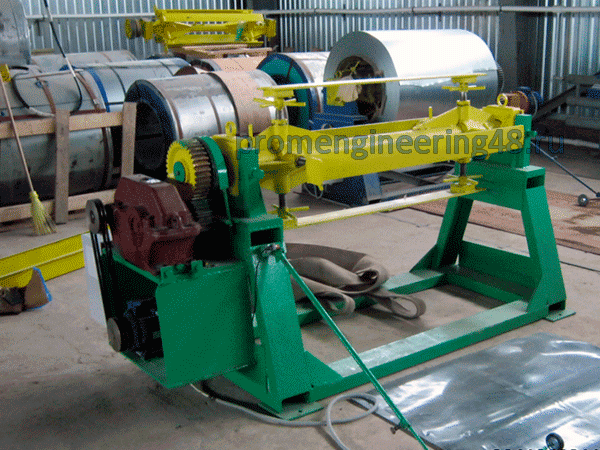

Разматыватель.Производство профлиста

Оборудование для производства профлиста комплектуется консольным разматывателем рулона.Разматыватель синхронизирует скорость работы со скоростью прокатки при помощи собственной автоматики и механизма контроля провиса петли листа.

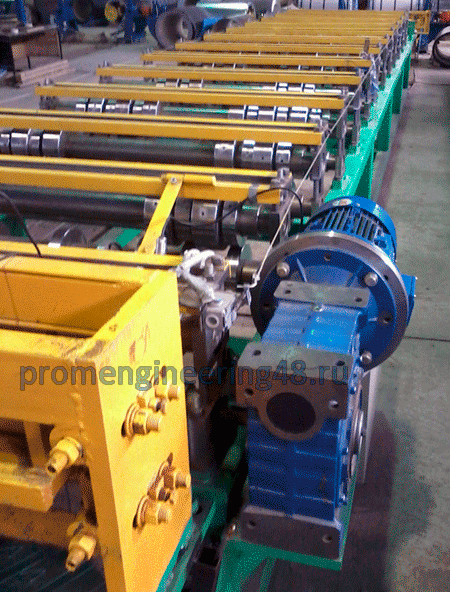

Прокатный стан.Производство профлиста

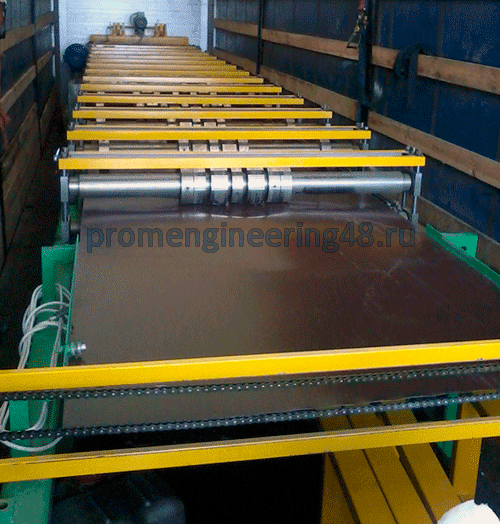

Прокатный стан представляет собой раму с рабочим инструментом (рабочими клетями) и электроприводом. В линии для производства профнастила играет важную роль – на гладком металлическом листе формирует гофры до получения требуемой геометрии. От выбранной схемы прокатки, числа рабочих клетей, конструкционных особенностей прокатного стана и качества его изготовления, зависят геометрическая точность и качество произведенной продукции.

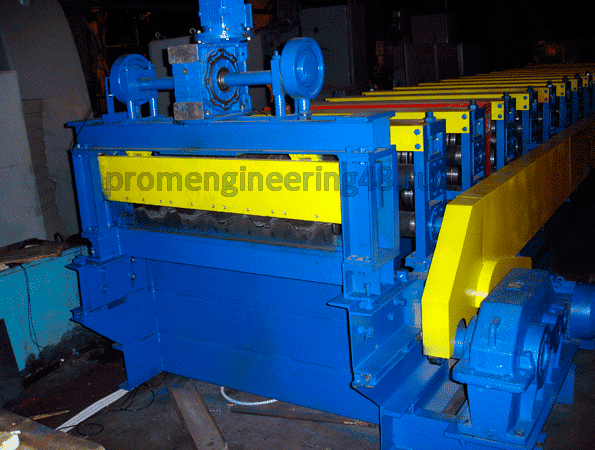

Ножницы.Производство профлиста

В конце прокатного стана линии для производства профнастила находятся гильотинные ножницы. Они нужны для рубки готового профлиста перед его складированием в пачки. Ножы выполнены в форме прокатываемого профиля и рубят профнастил без заусенцев. Для профилированных настилов, где высота профиля и толщина металла малы, используются гильотинные ножницы. Для профлиста от Н57 устанавливают просечные ножницы.

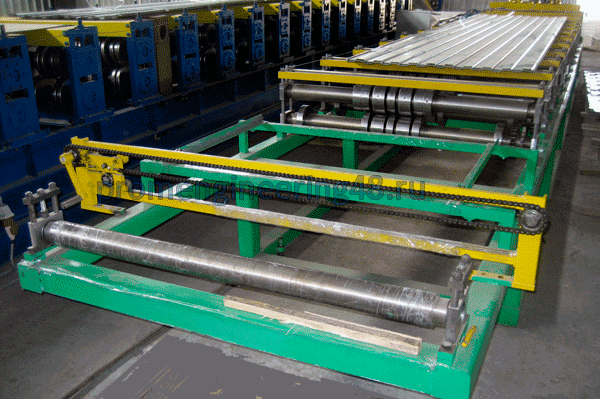

Приемный стол.Производство профлиста

За ножницами в линии для производства профлиста следует приемное устройство. Назначение приемного устройства – прием готовых листов профнастила и складирование их в пачки для последующей упаковки. Длина приемного устройства может быть различным (по желанию Заказчика).

Приемный стол.Производство профлиста

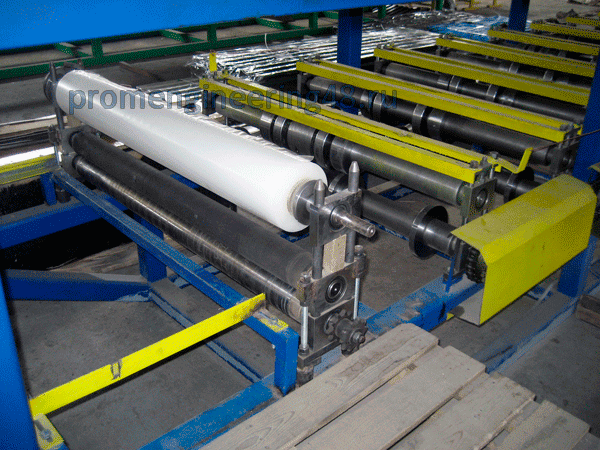

Устройство ламинации


Цена на оборудование для производства профлиста

































Виды профлиста

С8-1190
Профлист.Производство профлиста
С10-1100
Профлист.Производство профлиста
С21-1080
Профлист.Производство профлиста
С44-950
Профлист.Производство профлиста
НС35-1000
Профлист.Производство профлиста
Н57-750
Профлист.Производство профлиста
Н60-845
Профлист.Производство профлиста
Н75-750
Профлист.Производство профлиста
